Розуміння відмінностей між котлами без конденсації та котлами з конденсацією для ефективного опалення.
Різниця між технологією без конденсації та конденсацією
Від димоходу до палива: еволюція котлів.
У світі опалення терміни «конденсаційний» і «неконденсаційний» часто викликають плутанину. Вони можуть здаватися схожими, але різниця між неконденсаційними та конденсаційними котлами є принциповою. Технологія неконденсаційних котлів є старішою з двох і сьогодні використовується рідше. Ці котли зосереджуються на чистій теплотворній здатності, яка є максимальною кількістю тепла, що утворюється під час спалювання палива. Однак вони не враховують тепло, яке міститься у водяній парі димових газів. Це означає, що неконденсаційні котли використовують лише тепло, яке безпосередньо утворюється під час спалювання палива, а тепло, що міститься у водяній парі, втрачається.
З іншого боку, конденсаційні котли враховують загальну енергію, що виділяється під час спалювання, включаючи тепло від охолодження водяної пари в димових газах. Це призводить до вищої теплотворної здатності в порівнянні з неконденсаційними котлами. Конденсаційний котел, що працює на природному газі, може використовувати приблизно на 11 % більше теплової енергії, ніж неконденсаційний котел, і до 8 % більше при використанні мазуту. Таким чином, конденсаційні котли працюють набагато ефективніше.
Переваги конденсації над неконденсацією
Перетворення пари на цінність.
- Вища ефективність та нижчі витрати на опалення.
На відміну від котлів без конденсації, конденсаційні котли уловлюють тепло з охолоджених димових газів, максимально використовуючи енергію палива та зменшуючи витрати на опалення завдяки підвищеній ефективності.
- Сумісний з відновлюваними джерелами енергії.
Оскільки конденсаційні котли використовують новітні технології, вони легко інтегруються з сонячними тепловими або тепловими насосами, створюючи стійкі гібридні рішення для ефективності, що відповідає вимогам майбутнього.
- Універсальні рішення для кожного будинку.
Газові конденсаційні котли випускаються різних розмірів для опалення та гарячого водопостачання, з варіантами підлогового та настінного монтажу, що відповідають різним потребам.
- Готовий до майбутнього з меншими викидами.
Завдяки ефективному спалюванню, що знижує викиди, конденсаційні котли пристосовані для роботи на біопаливі та готові до використання водню, що дозволяє вам залишатися лідером у галузі екологічних енергетичних рішень.
Як працює конденсаційний котел
Потужність технології конденсації.

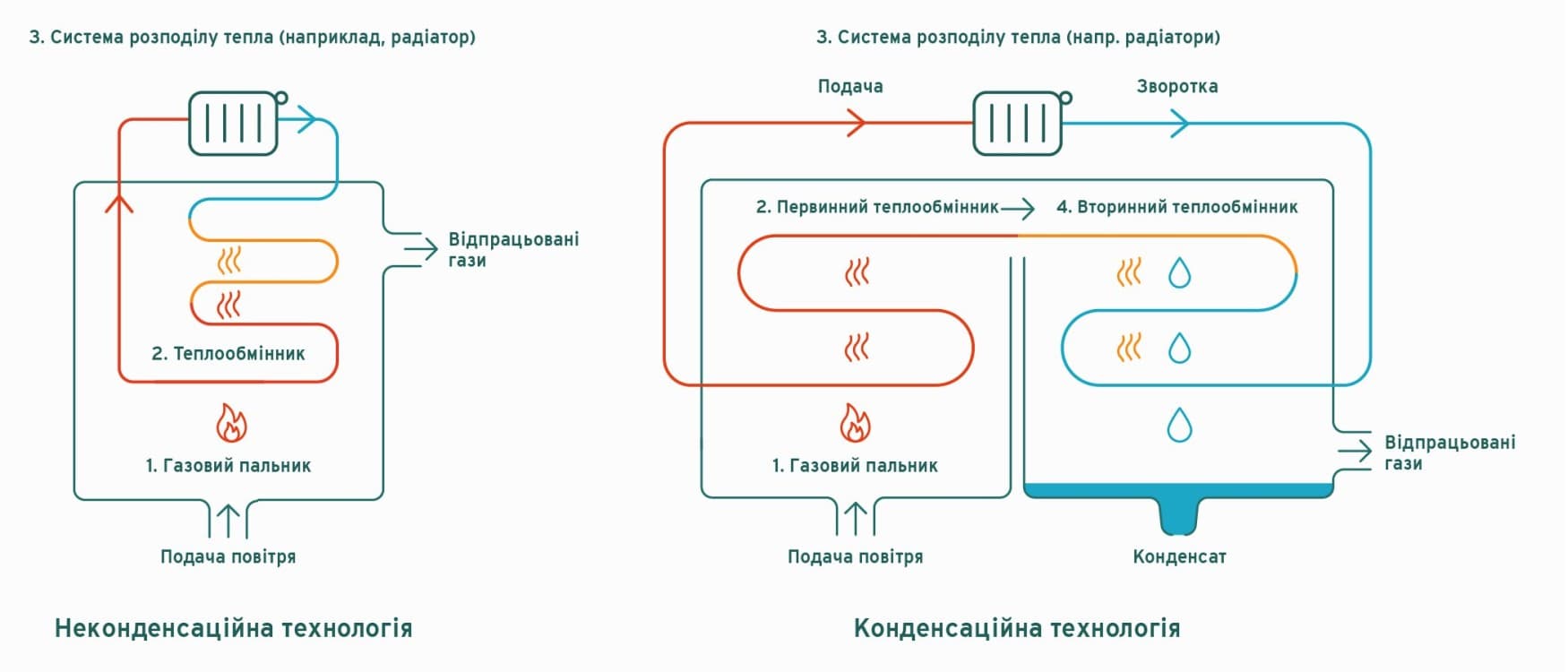

На відміну від звичайних неконденсаційних систем, конденсаційна технологія використовує весь енергетичний потенціал палива, включаючи тепло водяної пари з димових газів, що показано в правій частині інфографіки нижче. При спалюванні газу утворюються вуглекислий газ, водяна пара та інші побічні продукти. У неконденсаційних системах ці димові гази виходять назовні, не використовуючись.
Конденсаційні котли уловлюють гарячу водяну пару для підвищення теплової потужності. За першим теплообмінником, розташованим безпосередньо над полум'ям пальника, другий теплообмінник охолоджує димові гази. Цей процес призводить до конденсації водяної пари, вивільняючи додаткове тепло в систему опалення.
Зворотний потік, який повертає охолоджену воду для опалення назад до котла, сприяє цьому процесу, особливо в низькотемпературних системах, таких як підлогове опалення. Це робить конденсаційні котли особливо ефективними.
Як розраховується загальна теплотворна здатність
Ефективне опалення починається з розуміння енергетичних показників.
Розуміння технології конденсаційних котлів стає простішим, якщо знати про загальну теплотворну здатність. Вона вимірює енергію, що міститься в речовині і готова вивільнитися під час спалювання. Коли природний газ спалюється, а його димові гази охолоджуються до 25 °C, чиста теплотворна здатність показує загальну енергію, що вивільняється. Зазвичай ця чиста величина є базовою і становить 100 %, але конденсаційні котли можуть перевищувати її, використовуючи загальну теплотворну здатність.
Наприклад, котел, що працює на природному газі, має чисту теплотворну здатність близько 10,4 кВт·год на кубічний метр. Щоб визначити загальну теплотворну здатність, слід врахувати енергію водяної пари в димових газах. Ця додаткова енергія додається до нашого базового показника. При спалюванні природного газу утворюється близько 1,6 літра води, кожна з яких містить 0,63 кВт·год теплової енергії.
Отже, розрахунок виглядає наступним чином:
1,6 літра води x 0,63 кВт·год теплової енергії на літр = приблизно 1 кВт·год/м³
Це збільшує загальну теплотворну здатність на 1 кВт·год/м³ понад чисту теплотворну здатність, що дає наступний результат:
Загальна теплотворна здатність = 10,4 кВт·год/м³ + 1 кВт·год/м³ = 11,4 кВт·год/м³, що становить збільшення приблизно на 9 %. Таким чином, ефективність досягає 109%.
Завдяки сучасній конденсаційній технології котли можуть використовувати від 105% до 111% енергії на основі чистої теплотворної здатності. Однак для досягнення оптимальної ефективності необхідне точне гідравлічне балансування, яке забезпечує кожну кімнату точною кількістю тепла, необхідною для максимального комфорту.
Порада від Vaillant:
Якщо ви подивитеся на технічні характеристики конденсаційних котлів, то побачите, що їхній ККД перевищує 100%. Це означає, що система опалення витягує з палива більше енергії, ніж воно фактично містить. Це може здатися дивним, але пояснити це легко. Ці показники базуються на чистій теплотворній здатності, яка часто перевищує 95%. Такі високі цифри пояснюються різницею між чистою теплотворною здатністю та загальною теплотворною здатністю. Валова теплотворна здатність в ідеалі повинна вважатися 100%, оскільки вона представляє пікову теплову потужність, яку може досягти конденсаційний котел.
Готові до переходу?
Ознайомтеся з вимогами до конденсаційних котлів.
- Низька температура повернення.Підтримка низької температури зворотного потоку в системі опалення є необхідною для уникнення втрат тепла з димових газів і, таким чином, для економії енергії. Радіатори з низькою температурою зворотного потоку є оптимальним рішенням для конденсаційних котлів.
- Гідравлічне балансування.Гідравлічне балансування є ще одним важливим кроком, що забезпечує надходження необхідної кількості тепла до кожного радіатора та оптимізує роботу високоефективного насоса.
- Підключення до каналізації.Конденсаційні котли також потребують підключення до системи відведення стічних вод або підйомної системи через утворення води від тепла вихлопів. Більші котли можуть потребувати системи нейтралізації для слабокислого конденсату.
- Модернізація димоходу.Перехід на конденсаційні котли часто вимагає модифікації димоходу через більш холодні та вологі димові гази, які можуть спричинити пошкодження від конденсату. Для модернізації розгляньте можливість використання керамічних труб високої щільності або більш економічно вигідних варіантів із нержавіючої сталі чи пластику.
Надійні рішення для опалення сучасних будинків
Правильний котел для будь-якої ситуації.
- 1/4Настінний газовий конденсаційний котел, комбінованийecoTEC plus 1-5Оптимальне рішення для встановлення в існуючих будівлях.Детальніше
Ідеально підходить для заміни в існуючих будівлях.
- Автоматична адаптація до змін типу та якості газу
- Перспективне рішення: можливість використання сумішей із вмістом до 20% водню
- Можливість розширення системи за рахунок додаткових джерел енергії
- легке підключення до інтернет-модуля myVAILLANT connect завдяки функції plug & play для інтелектуального керування опаленням
- Зручний моніторинг завдяки оновленому дизайну та концепції керування
ecoTEC plus є швидким і одним із найпопулярніших рішень для екологічної та ефективної заміни застарілих газових котлів, особливо в уже існуючих будівлях з підключенням до газової мережі. Вони виготовлені з матеріалів, придатних до переробки (до 80%), легко встановлюються завдяки продуманим підключенням і забезпечують надійну роботу. Котли доступні в діапазоні потужностей від 10 до 30 кВт і можуть працювати з газовими сумішами, що містять до 20% водню. Це робить їх перспективним вибором, який допомагає зменшити споживання енергії та експлуатаційні витрати.
Ознайомитись із ecoTEC plus.
- 2/4Настінний газовий конденсаційний котел, комбінованийecoTEC introНастінний газовий конденсаційний комбінований котел для опалення та гарячого водопостачання.Детальніше
Настінний газовий конденсаційний комбінований котел для опалення та гарячого водопостачання.
- Задовольняє основні потреби в опаленні та гарячому водопостачанні
- Ідеальне рішення для заміни старих котлів
- Компактні розміри та мінімалістичний дизайн
- Висока енергоефективність, що забезпечується технологією конденсації
- Висока якість за розумною ціною
ecoTEC intro – це газовий конденсаційний котел, який поєднує в собі функції опалення та гарячого водопостачання. Це один з найменших і найлегших настінних газових конденсаційних котлів на ринку, який ідеально підходить для квартир площею приблизно 80 м2. Світлодіодний дисплей котла та сенсорні кнопки дозволяють легко налаштувати профілі опалення або встановити температуру на свій смак. Він пропонує високу якість за привабливою ціною. Експлуатаційні витрати є низькими, оскільки він споживає до 30 % менше енергії, ніж старі системи опалення.
- 3/4Настінний газовий котел, конденсаційний, комбінованийecoTEC pureГазовий конденсаційний котел для модернізації.Детальніше
Газовий конденсаційний котел для модернізації системи.
- Просте та ефективне рішення для заміни старого котла
- Невеликі розміри: можливе встановлення навіть у кухонні шафи
- Зручне керування завдяки цифровому дисплею
- Низькі інвестиційні та експлуатаційні витрати
- Можливе поєднання з системою підготовки гарячої води
Наш настінний газовий конденсаційний котел ecoTEC pure — ідеальний вибір для економічної заміни старого обладнання в квартирах і багатоквартирних будинках. Сучасний газовий конденсаційний котел дозволить заощадити до 30 % енерговитрат та зменшити викиди порівняно зі старими котлами. Завдяки компактній конструкції він займає лише 0,32 м² площі стіни і легко поміщається в будь-яку нішу. А завдяки інтуїтивно зрозумілому дисплею, вбудованому в пристрій, температуру дуже легко контролювати.
Детальніше про ecoTEC pure.
- 4/4Конденсаційний котел з вбудованим приготуванням гарячої водиecoTEC pro VUWСталий комфорт: модернізація з преміальними газовими конденсаційними котлами у приватних будинках.Детальніше
Настінний газовий конденсаційний комбінований котел для опалення та гарячого водопостачання.
- Комбінований котел для малих і середніх будинків
- Точне нагрівання та миттєва подача гарячої води
- Один з найтихіших котліву у своєму класі
- Сумісний із широким спектром термостатів
- Яскравий та зручний у використанні інтерфейс
Інтелектуальний комбінований котел ecoTEC pro — оптимальне рішення для невеликих і середніх будинків, де важлива миттєва подача гарячої води без потреби у накопичувальному баку. Котел автоматично адаптується до потреб у опаленні, що дозволяє зменшити витрати на газ. Високоякісні компоненти, зокрема теплообмінник із нержавіючої сталі, забезпечують надійну та стабільну роботу. Завдяки зручному дисплею з підсвічуванням керування котлом є простим і інтуїтивним.
Дізнатись більше про ecoTEC pro.
